Il filtro a cartucce mantiene la versatilità di esercizio del filtro a maniche e risolve in parte i problemi di ingombro spesso associati al filtro a maniche con alune limitazioni :
- Trattamento di polveri aggreganti o viscose
- Elevate concentrazioni di polveri in ingresso<
- Temperatura di lavoro inferiore alle maniche

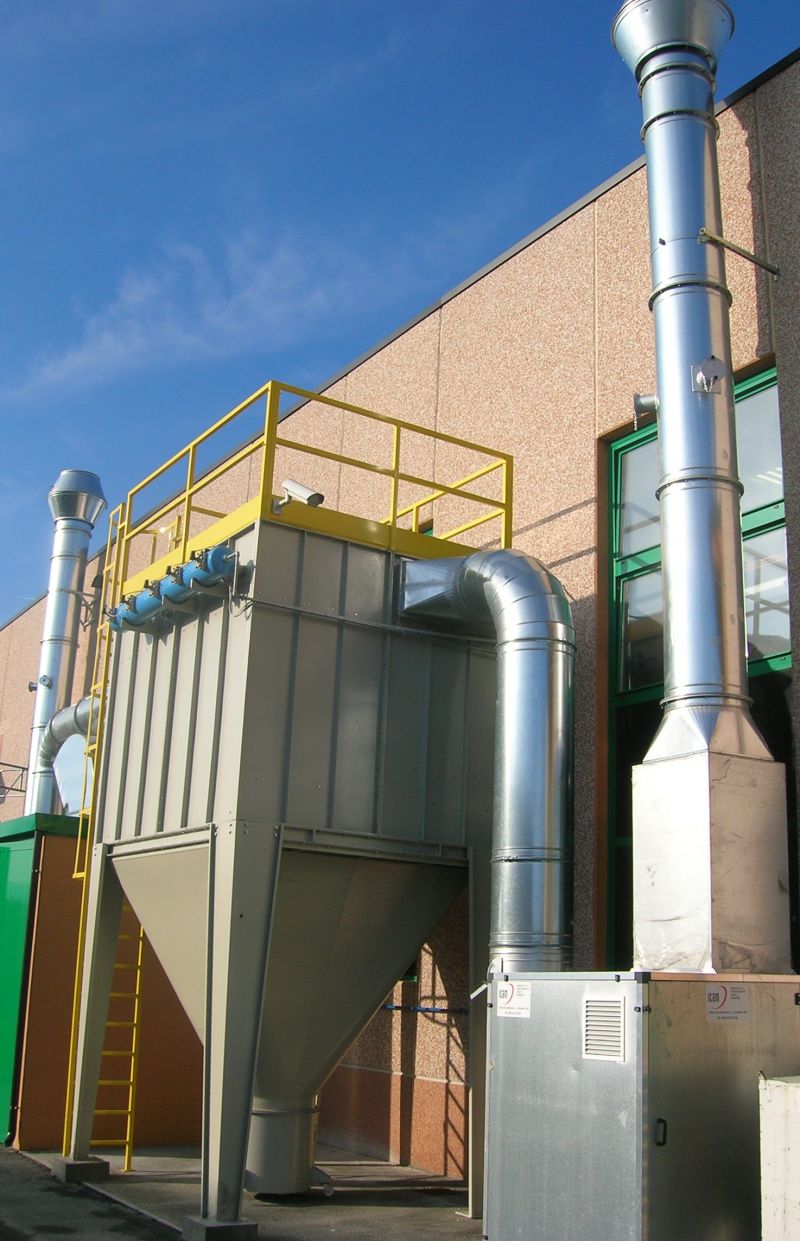

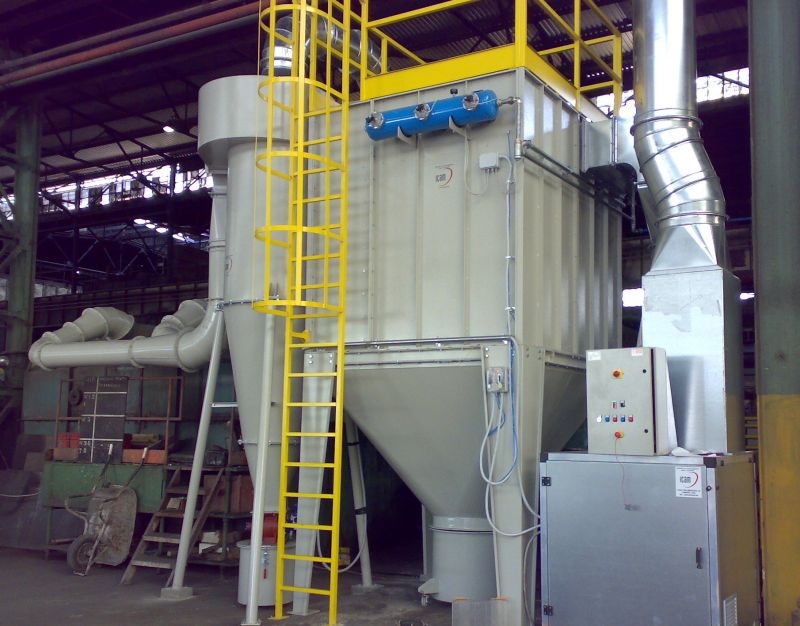

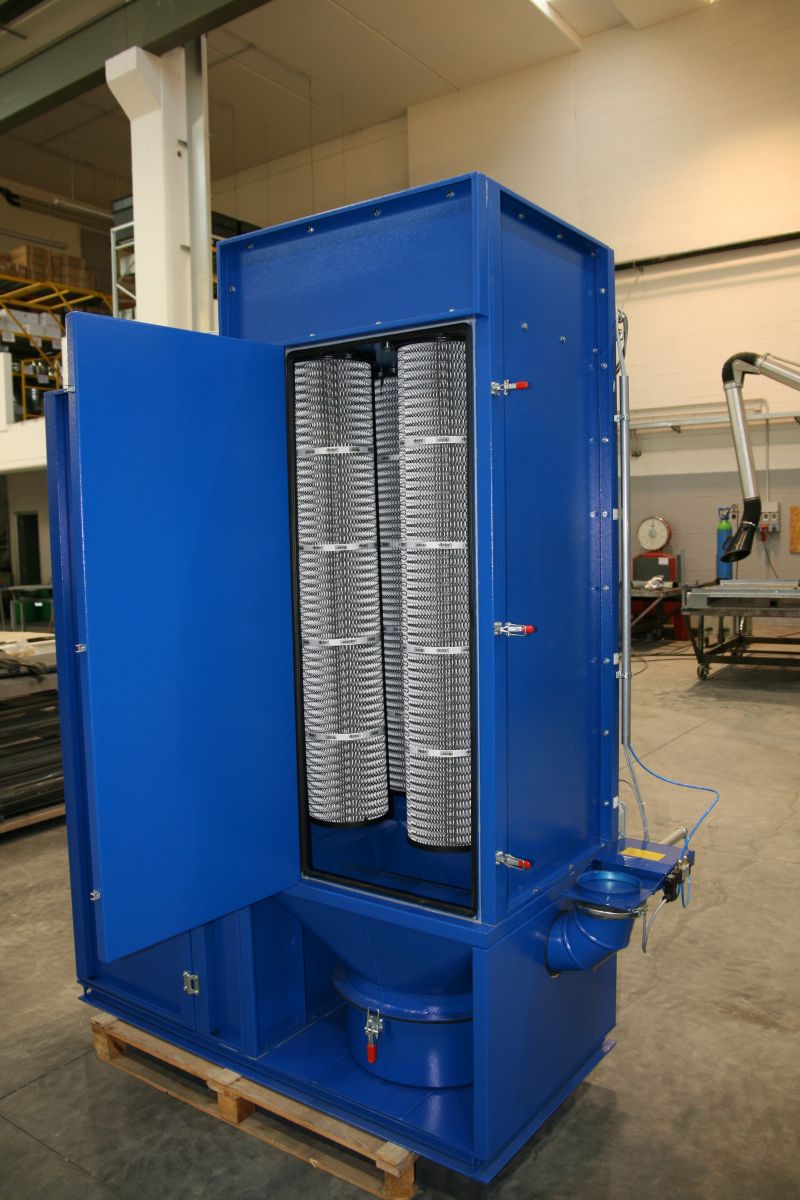

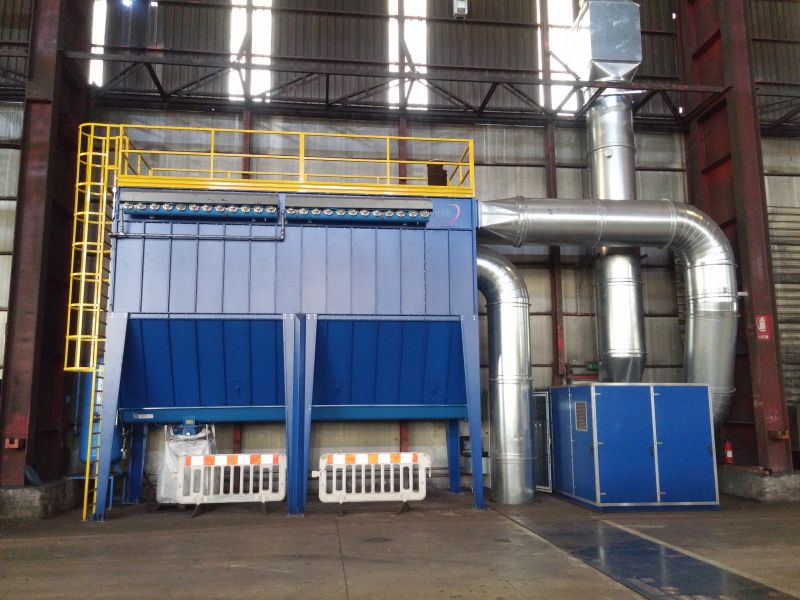

L’unità filtrante si presenta come un contenitore a pianta rettangolare nel quale, nelle esecuzioni standard, sono racchiuse da 4 a 18 cartucce filtranti verticali a disposizione regolare. Data la molteplicità dell’offerta di cartucce, per tipo di tessuto, altezza, diametro, numero di pieghe e prestazioni, le esecuzioni speciali sono molto più frequenti che nel caso dei filtri a maniche così da soddisfare la richiesta per le problematiche più diverse, ottimizzando gli ingombri e le prestazioni delle macchine fornite. Lo scarico delle polveri può avvenire tramite una coclea completa di rotovalvola oppure all’interno di bidoni dotati di sgancio rapido e dispositivo di scarico delle polveri.
Modello |
Larghezza mm |
Profondità mm. |
Sup. Filtrante Mq |
|
IFC 4
|
1073
|
1386
|
48
|
|
IFC 6
|
1486
|
1386
|
72
|
|
IFC 8
|
1997
|
1386
|
96
|
|
IFC 10
|
2459
|
1386
|
120
|
|
IFC 12
|
2872
|
1386
|
144
|
|
IFC 14
|
3383
|
1386
|
168
|
|
IFC 16
|
3845
|
1386
|
192
|
|
IFC 18
|
4258
|
1386
|
216
|
|
--------------------------
|
--------------------------
|
---------------------------
|
-------------------------
|
|
IFC 320
|
2122
|
2272
|
320
|
|
IFC 400
|
2872
|
2272
|
400
|
|
IFC 480
|
3508
|
2272
|
480
|
|
IFC 560
|
4258
|
2272
|
560
|
|
IFC 640
|
4894
|
2272
|
560
|
|
IFC 720
|
5644
|
2272
|
720
|
|
